Блок питания океан 209 схема

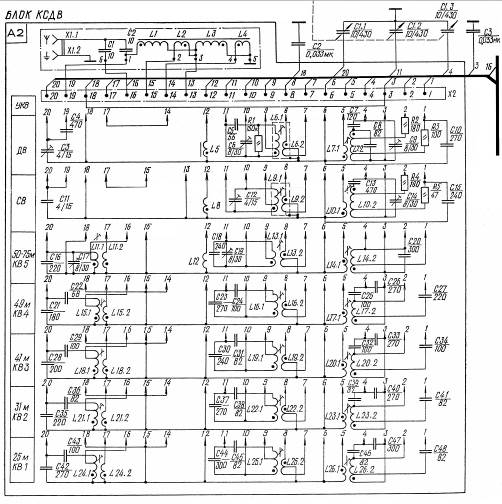

Океан 209 Схема Электрическая Принципиальная

И так — поехали: R1 1.

Габаритные размеры Xx мм. У того, что на фото 91 милливольт соответствует, по переводной таблице для данного пробника, где-то более 30 Ом. Остался узел ВЧ-ПЧ. Управляющее напряжение подается на варикап с выхода дробного детектора. Океан 209. Натяжка нити верньера — инструкция от Жоры Минского . Регулирующим элементом в этой схеме является транзистор V7. Обременять себя сверхсложными задачами не стал, а попросту, как и советует большинство корифеев электроники, решил проверить исправность электролитических конденсаторов и переменных резисторов, произвести замену негодных. АПЧ хороша, гетеродин фактически переключается между станциями без шумов и промежутков. Пусть для начала это будет старый радиоприёмник «Океан», возможно даже старинный. Между выводом катушки и корпусом поставить конденсатор 10 нФ. Переключение сети и В осуществляется перестановкой колодки, которая расположена на задней стенке радиоприемника. Переносной транзисторный радиоприемник второго класса Океан предназначен для приема передач радиостанций, работающих с амплитудной модуляцией в диапазонах ДВ, СВ и пяти поддиапазонах KB, а также с частотной модуляцией в диапазоне УКВ. Вот хочу внедрить чифровую шкалу в океан ,Не на укв! 03 урок Схемотехника для маленьких, приёмник Океан 209, УНЧ с Советским Инженером

Join the conversation

Частотный детектор радиоприемника океан собран на диодах V14, V15 типа Д20 по схеме симметричного дробного детектора. Чтобы обеспечить нормальную работу трактов ВЧ и ПЧ радиоприемника океан при пониженном напряжении питания до С помощью этого резистора в радиоприемнике океан устанавливается стабилизированное напряжение 9В. Растягивающий конденсатор С После переделки приемник в ФМ диапазоне работает сразу и качество приема отличное, но если что-то не устраивает можно поднастроить по рекомендации ниже. Они к дальнейшему использованию не годны. Звучание чистое и при вращении регуляторов никакого шума. Блок УКВ. Растягивающий конденсатор С Не делал. L4 добиваются чтобы в диапазон влезли все станции. Звучание чистое и при вращении регуляторов никакого шума. У того, что на фото 91 милливольт соответствует, по переводной таблице для данного пробника, где-то более 30 Ом. Океан 209 Перестройка на FM… О Моей Методике ,о питании от аккумуляторов …

Монтажная схема радиоприёмника

Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V Ещё раз, проверив правильность пайки соединительных проводов, включил радиоприёмник в сеть. R11 1. Поскольку подстроечных конденсаторов всё равно нет, контура полосовых фильтров L2 L3 достаточно настроить сердечниками по максимуму отклонения стрелки индикатора Океана по станции в верхней трети диапазона. Переключение сети и В осуществляется перестановкой колодки, которая расположена на задней стенке радиоприемника. Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V Новый компонент перед установкой в обязательном порядке проверяется на соответствие ёмкости номиналу, а ESR допустимому значению. Растягивающий конденсатор С Колебательный контур L52C78C79, индуктивно связанный с катушкой L53, настроен на частоту fг —fс, т. Дополняющие комментарии тех кто переделал: Сергей Киселев 20 ноя в Нижняя граница диапазона настраивается катушкой L4, верхняя конденсатором С Александр Панков 29 дек в Схема и номиналы элементов которые необходимо поменять для переходы на другой диапазон.

Вот хочу внедрить чифровую шкалу в океан ,Не на укв! Для города пойдет,но в деревне где не уверенный прием не знаю,надо пробовать. Установил на плату необходимые исправные электролитические конденсаторы и снял переменный резистор — регулятор громкости, уж больно много было треска в динамике при его вращении.

Уменьшение тока фиксируется стрелочным индикатором ИП, включенным в цепь эмиттера транзистора V3. Автоматическая подстройка частоты радиоприемника океан в АПЧ осуществляется путем изменения емкости варикапа V2 типа Д, включенного параллельно контуру гетеродина. У того, что на фото 91 милливольт соответствует, по переводной таблице для данного пробника, где-то более 30 Ом.

Блок питания

Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V

Отрицательная обратная связь радиоприемника океан по постоянному току осуществляется с выхода УНЧ через резистор R83 в цепь эмиттера транзистора V

Усилитель высокой частоты тракта AM радиоприемника океан собран на транзисторе V18 типа ГТВ по схеме с автотрансформаторной связью с контуром и индуктивной связью со смесителем.

Вывод R4 5. Растягивающий конденсатор С Особенность схемы преобразователя частоты — применение кольцевого смесителя на диодах V Чтобы обеспечить нормальную работу трактов ВЧ и ПЧ радиоприемника океан при пониженном напряжении питания до

Переключение сети и В осуществляется перестановкой колодки, которая расположена на задней стенке радиоприемника. Пусть для начала это будет старый радиоприёмник «Океан», возможно даже старинный. Питание радиоприемника океан осуществляется от шести элементов типа Марс, Сатурн либо от сети переменного тока напряжением или В.

Диод V10 служит для стабилизации опорного напряжения на эмиттере транзистора V7. Фазоинверсия осуществляется за счет применения транзисторов с разной проводимостью. Оконечный каскад радиоприемника океан собран на транзисторах V16 и V17 типа ПБ по последовательной двухтактной схеме с бестрансформаторным выходом.

И пусть всякая работа у Вас кончается успехом, Babay. Стабилизированное напряжение 4,4В снимается с коллектора транзистора V6.

Источник

РЕМОНТ СТАРОГО РАДИОПРИЕМНИКА

Этот опыт для новичка, достигшего морального права называться «чайником», от электроники. То есть уже умеющего включать паяльник, понимающего о различии радиодеталей между собой, ну хотя бы по внешнему виду и знающему, что это и есть электронные компоненты. При этом имеющему непреходящее желание вернуть «к жизни» одно из электронных устройств пылящихся в его кладовке, причём с условием обязательного успеха. Пусть для начала это будет старый радиоприёмник «Океан-209», возможно даже старинный. Он исправен, но пользоваться им уже просто не возможно. Причина – например не совсем адекватное звуковоспроизведение. Первое, что нужно усвоить и на протяжении всего мероприятия помнить, так это то, что «за один присест» ремонт можно не осилить, поэтому всё делать основательно и по ходу ремонта, не очень-то рассчитывать на свою прекрасную память, а делать записи и даже фото того, что придётся в его процессе делать. Начал с поиска в интернете информация, причём в полном объёме, о восстанавливаемом радиоприёмнике. Это инструкция по эксплуатации, схема расположения блоков и узлов на шасси радиоприёмника, принципиальная электрическая схема, электромонтажные схемы печатных плат и перечень применяемых в нём узлов и деталей.

Монтажная схема радиоприёмника

После прочтения инструкции и изучения схем радиоприёмника открутил винты и снял заднюю крышку, боковой корпус и переднюю панель.

Обременять себя сверхсложными задачами не стал, а попросту, как и советует большинство корифеев электроники, решил проверить исправность электролитических конденсаторов и переменных резисторов, произвести замену негодных. Для этого снял с шасси отдельные блоки усилителя низкой частоты и питания. При выполнении этой операции соединительные провода лучше всего резать пополам и на каждый конец одевать по кусочку картона с написанным порядковым номером. Картонки будет две, но номер на них одинаковый. Что касается проводов, то при сборки всё равно необходимо ставить новые.

Блок питания

Начал с блока питания, как наиболее понятного узла. Из принципиальной схемы видно, что его трансформатор рассчитан как на работу с сетевым напряжением 220 В, так и 127 В. Я не застал то время, когда встречались розетки с напряжением 127 В, поэтому эта «функция» питания воспринимается мной как коварное наследие, от которого нужно избавляться 🙂

Замерив, сопротивление входных обмоток трансформатора, выявил средний отвод для 127 В, откусил оголённый конец, смотал колечком и изолировал. Наличие и расположение электронных компонентов особенно хорошо видно на электромонтажной схеме. Интересующий меня электролит здесь всего один. Выпаиваю его, разряжаю и замеряю ёмкость – не хватает до нормы 60 мкФ, а вот пробник ESR показывает минимальное допустимое сопротивление. Поэтому принимаю решение поставить его на место и в параллель ему припаять ещё один конденсатор с ёмкостью 100 мкФ, несколько большей, чем недостаёт, но на такое, же напряжение – 25 В. Новый компонент перед установкой в обязательном порядке проверяется на соответствие ёмкости номиналу, а ESR допустимому значению. Сделал, подал на БП сетевое напряжение 220 В и замерил на выходе полученное – всё в норме, блок питания исправен.

Усилитель звука

Теперь усилитель звука. Здесь всё серьёзней.

Нахожу на плате семь электролитических конденсаторов К50-12, ну очень древних по своему внешнему виду. Пододвигаю поближе к себе электромонтажную схему и отпаиваю у каждой ёмкости по одной ножке от платы. Естественно там, где это возможно. Где нет, конденсатор выпаивается полностью.

Можно всё выпаять полностью, монтажка есть, но её может и не быть, и тогда это сэкономит очень много времени и сбережёт нервов.

Пробником проверил ESR. У того, что на фото (91 милливольт) соответствует, по переводной таблице для данного пробника, где-то более 30 Ом. По таблице допусков видно, что у ёмкости близкой к 50 мкФ х 16 В предел 1,3 Ом.

У остальных, кроме двух, примерно тоже самое. Они к дальнейшему использованию не годны. У двух электролитов с допустимым значением ESR измеренная ёмкость соответствует номиналам – можно и оставить.

Установил на плату необходимые исправные электролитические конденсаторы и снял переменный резистор – регулятор громкости, уж больно много было треска в динамике при его вращении. Подключил к нему омметр и при его вращении увидел на дисплее настоящую «чехарду», это местами стёрлась токоведущая дорожка внутри его корпуса. Ставлю исправный идентичный переменный резистор и собираю плату усилителя в исходное положение. Теперь проверка. На выход подходящий динамик, питание 9 В с лабораторного БП, а в качестве источника звука можно использовать любой китайский мини приёмник-сканер. Звучание чистое и при вращении регуляторов никакого шума.

Остался узел ВЧ-ПЧ. Его снимать не стал, да и необходимости не было. На нём стояли плохо себя зарекомендовавшие электролитические конденсаторы марки К50-12, поэтому тела компонентов были попросту выкушены бокорезами и на плате оставлены их выводы, к которым и были подпаяны новые исправные конденсаторы. Блок питания и усилитель звука вернулись на место. Ещё раз, проверив правильность пайки соединительных проводов, включил радиоприёмник в сеть. Всё заработало и главное лучше, чем было. И пусть всякая работа у Вас кончается успехом, Babay.
