Бальность моря высота волны

Определение силы волнения и ветра

Объективная характеристика волнения и ветра — основных факторов, определяющих внешние условия плавания судна, — является одним из наиболее важных элементов мореходных испытаний судов.

Неточное определение условий плавания искажает оценку мореходности судна и существенно понижает точность и ценность результатов испытаний. В практике мореходных испытаний обычно применяют упрощенный способ описания волнения, который сводится к определению его интенсивности (степени, или силы) и указанию типа волнения.

До 1954 г. в Советском Союзе степень волнения в процессе мореходных испытаний оценивалась по шкале состояния поверхности моря [5]. Практическое использование этой шкалы осложнялось отсутствием указаний о том, какая высота волны из всего многообразия волн, наблюдаемых на поверхности моря, должна быть выбрана в качестве определяющей. Поэтому при оценке интенсивности нерегулярного морского волнения, помимо размеров волн, учитывали внешний вид поверхности моря, ориентируясь на указанные в шкале признаки для определения состояния поверхности моря. Внешний вид морской поверхности зависит главным образом от силы ветра и плохо отражает влияние на размеры волн таких важных (с точки зрения волнообразования) факторов, как продолжительность действия ветра, длина его разгона, образование и распространение зыби, глубина моря. Поэтому данная шкала не обеспечивает однозначной оценки силы волнения.

С 1954 г. в СССР при мореходных испытаниях судов используют единую шкалу для оценки интенсивности волнения на морях, озерах и крупных водохранилищах.

Шкала предусматривает оценку степени волнения только по одному параметру, в качестве которого принята высота волны с обеспеченностью 3%. Эта высота определяется как расстояние от подошвы до вершины волны без учета вторичных волн, соответствующих относительным экстремумам волнового профиля. При заданной степени волнения характерная высота волны может изменяться в пределах некоторого диапазона.

После прекращения ветра волновое движение продолжается по инерции, но вследствие вязкости воды постепенно затухает. На этой стадии морское волнение называется зыбью. В результате интерференции ветровых волн и зыби возникает смешанное волнение. В образовании смешанного волнения может участвовать одна или несколько систем зыби, распространяющихся в разных направлениях.

Кроме типа волнения, указывают его направление. Оценку направления распространения волн производят визуально по компасу с точностью 5—10° и обозначают румбом, от которого бегут волны. Например, направление волн, распространяющихся по азимуту 235°, обозначают так: NOtO (норд-ост-тень-ост).

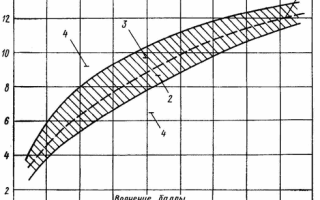

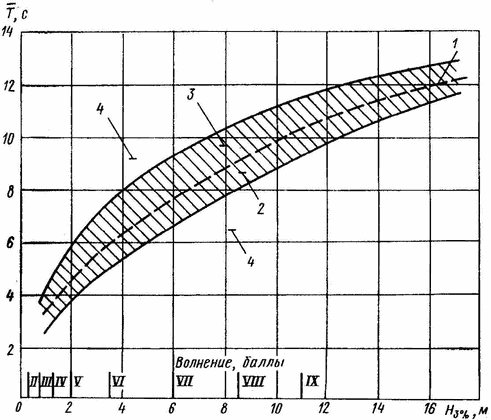

Рис. 82. Зависимость среднего периода волнения от высоты волн.

1 — развитое (установившееся) волнение; 2 — развивающееся волнение; 3 — затухающее волнение; 4 — область редко встречающихся значений периодов волн.

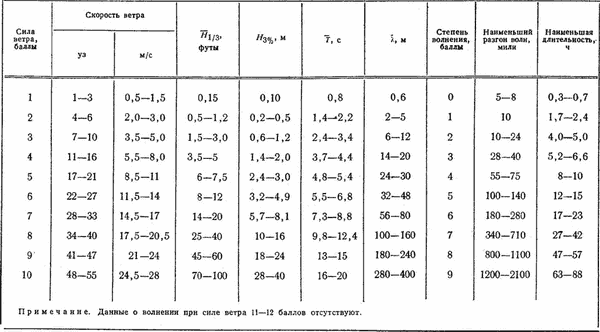

Таблица 15. Соотношение между силой ветра и характеристиками волнения (по Пирсону-Московицу)

Считается, что зафиксированные в действовавших в СССР до 1954 г. шкалах высоты волн, именуемые средними, фактически должны пониматься как волны с обеспеченностью 5—20%, т. е., как нетрудно проверить, они примерно соответствуют значительным высотам H1/3 [55].

Как правило, при определении степени волнения в процессе мореходных испытаний используют регистрирующие приборы, которые позволяют получить распределение высот и периодов волн по частоте их повторения и, следовательно, однозначно определить высоту волн с обеспеченностью 3% и средний период волн. Но иногда, в частности при наблюдениях за мореходными качествами судов в эксплуатационных условиях, ограничиваются визуальной оценкой степени волнения. Регистрируемые визуально элементы волн зависят от методики наблюдений.

В качестве визуальной оценки высоты волн Нвиз используют высоту преобладающей системы волн. Величина Нвиз, а также получаемая на основе инструментальных измерений высота с обеспеченностью 3%, являются случайными величинами (первая — по способу определения, а вторая — вследствие ограниченной продолжительности исходной волнограммы). Поэтому между оценками Нвиз и H3% существует только статистическое соответствие, т. е. определенным значениям Яви з соответствует совокупность значений и регрессионные зависимости характеризуют лишь средние соотношения между ними. Анализ таких зависимостей обнаруживает различия в оценках высот наблюдателями на малых и больших судах, которые имеют, видимо, психологическую природу и заключаются в завышении крупных волн на малых судах и занижении низких волн на средних и больших судах (рис. 83). По оценкам на больших судах при слабом волнении H3% : Нвиз = 1,3÷1,45, при сильном волнении (H3% =7÷8 м) — указанное отношение равно 1,15—1,20 [55].

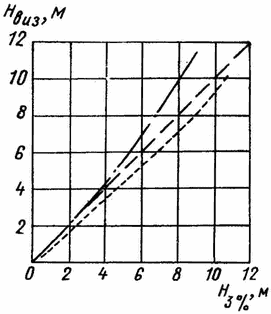

Рис. 83. Зависимость между визуальной и инструментальной оценками высоты волн.

— — — Нвиз = H3%; — · — наблюдения на малых судах; — — — наблюдения на больших судах.

Визуальные оценки периода волн, выполненные с помощью секундомера, как и оценки высот, обладают большим разбросом, что определяется очень малым числом волн, которые может проследить наблюдатель вследствие группового движения видимых волн. По данным, полученным отечественными и иностранными океанографическими судами, отношение Т виз к среднему периоду волн Т убывает от 1 при малых периодах волн (3—4 с) до 0,75— 0,85 при больших периодах (7—8 с). Кроме высоты и периода волн при визуальных оценках определяют длину волн, однако это сопровождается значительными ошибками.

В качестве характеристик ветра рассматривают его силу и направление. Силу ветра определяют по 12-балльной шкале Бофорта в зависимости от средней скорости ветра на стандартной высоте 6 м над уровнем моря (табл. 16). Для приближенного определения скорости ветра на разных высотах можно использовать табл. 17, заимствованную из работы [55].

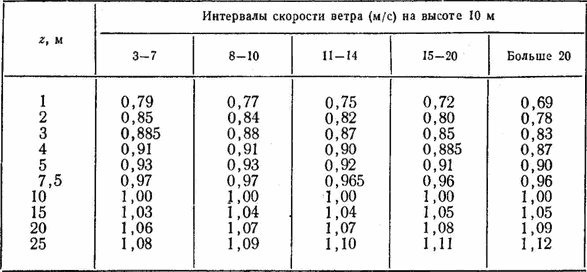

Таблица 17. Профиль скорости ветра над морем при нейтральной стратификации

ветра в течение 2 мин относительная погрешность может достигать 10— 15% [15].

Анемометр на движущемся судне измеряет скорость кажущегося ветра. Для определения истинной скорости ветра необходимо знать скорость судна и угол между направлением кажущегося ветра и диаметральной плоскостью судна. Простейший способ определения истинной скорости ветра — графическое построение треугольника скоростей, в котором известны две стороны и угол между ними, а искомой величиной является третья сторона, определяющая истинную скорость ветра. Для упрощения указанного построения используют имеющийся в наборе штурманского инструмента круг П. А. Молчанова.

Направление ветра определяют визуально по судовому компасу или с помощью флюгера, поворот которого относительно диаметральной плоскости судна можно регистрировать дистанционно [53]. Направление ветра обозначается так же, как и направление волнения.
